引言

有很多方法可以降低神经网络计算（训练/推理等）的端到端延迟。其中比较值得一提的有：

Kernel 优化：降低单个 kernel 的延迟。
CUDA Graphs：通过把 kernel launch 卸载到 GPU 上，消除 CPU 的 launch 开销。
Multi-Stream：允许多个相互独立的 kernel 在不同的 stream 中并行执行。
Programmatic Dependent Launch (PDL)：让同一个 stream 中两个相互依赖的 kernel 的执行相互重叠。
Megakernel（例如 Hazy research、Mirage Persistent Kernel）：通过把每一层都 fuse 进单个 kernel 来降低 kernel launch 开销。
我们重点介绍相对鲜为人知的 PDL。它是一种相对轻量的优化，能为你带来一些额外的延迟降低。重要的是，它作用于一连串相互依赖的 kernel，而这正是神经网络训练和推理中很常见的模式。如果这些 kernel 是相互独立的，那你应该无脑使用 multi-stream。

什么是PDL

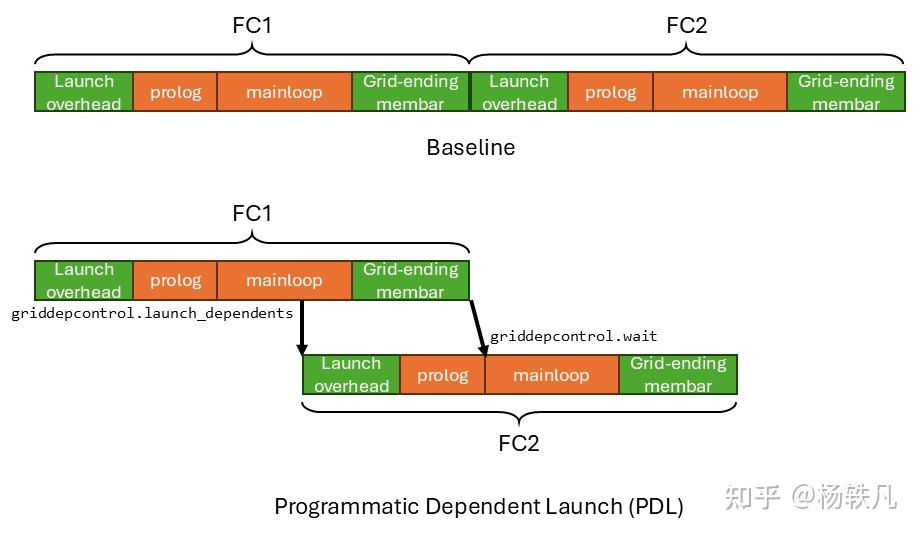

Programmatic Dependent Launch (PDL) 是 Hopper 架构引入的一项硬件特性。它允许同一个 stream 中相互依赖的 kernel 彼此重叠执行。下图展示了一个 PDL 有助于降低端到端延迟的例子。

假设我们有两个相互依赖的全连接层 FC1 和 FC2。FC1 的输出（y）就是 FC2 的输入。我们把它们放在同一个 stream 中运行。

y = W1 * x # FC1
z = W2 * y # FC2

每个 FC 层本质上就是一个 gemm kernel。一个 gemm threadblock 的延迟大致可以分为四个部分：

Threadblock Launch 开销：GPU 硬件需要花一些时间来 launch 这个 threadblock。
Prolog：kernel 做一些初始化工作，例如常量加载、barrier 初始化、tmem 分配等。重要的是，prolog 不依赖前一个 kernel 的输出。
Mainloop：kernel 加载权重和输入，执行 gemm 计算，然后把输出存储到 global memory。重要的是，mainloop 依赖前一个 kernel 的输出。
Grid-ending membar：在 threadblock 结束时会发射一个全局内存屏障（membar），以确保该 threadblock 的输出全局可见（即已 commit 到 global memory）。这样下一个依赖它的 kernel 才能读到正确的数据。
prolog/mainloop（橙色部分）是用户在 kernel 中编写的代码。而 threadblock launch 开销和 grid-ending membar（绿色部分）则是执行每个 kernel 时相伴的硬件开销。
在没有 PDL 的情况下，运行 FC1+FC2 的延迟是FC1 launch overhead + FC1 prolog + FC1 mainloop + FC1 grid-ending membar + FC2 launch overhead + FC2 prolog + FC2 mainloop + FC2 grid-ending membar，FC2 只有在 FC1 的 grid-ending membar 完成之后才会被 launch，也就是说此时 FC1 的输出已经在 global memory 中可见，对 FC2 也可见。
但请注意，FC2 的 launch 开销和 prolog 并不依赖于 FC1 的结果。只有 FC2 的 mainloop 的执行才依赖于 FC1 的结果。因此，关键路径延迟是FC1 launch overhead + FC1 prolog + FC1 mainloop + FC1 grid-ending membar + FC2 mainloop + FC2 grid-ending membar。一旦 FC1 的 grid-ending membar 完成（即 FC1 的输出在 global memory 中可见，对 FC2 也可见），FC2 的 mainloop 就可以开始执行。
相比 baseline 的延迟，关键路径延迟省去了 FC2 launch overhead 和 FC2 prolog。而 PDL 让你能够达到这个关键路径延迟——它把 FC1 的 mainloop 和 grid-ending membar 的执行，与 FC2 的 launch 时间和 prolog 重叠起来。

PDL的ISA与硬件支持

为了实现 PDL，暴露了两条 ptx 指令：

griddepcontrol.launch_dependents：指定何时 launch 下一个 kernel。
griddepcontrol.wait：阻塞当前 kernel，直到前一个 kernel 的输出就绪。
让我们沿着时间线走一遍，看看这两条指令是如何实现 PDL 的。FC1 正常执行，直到它在 mainloop 中间碰到 griddepcontrol.launch_dependents 指令。然后 griddepcontrol.launch_dependents 通知硬件去 launch FC2。FC2 的 prolog 开始执行，与 FC1 的 mainloop 和 grid-ending membar 重叠。
由于 FC2 的 mainloop 依赖 FC1 的输出，因此需要一种同步机制来通知 FC2：FC1 的输出已经就绪 / 在 global memory 中可见。由于 FC2 已经被 launch 了，它可能会从 global memory 中读到 FC1 过期的（stale）输出。这就是 griddepcontrol.wait 发挥作用的地方。它确保 FC1 和 FC2 之间正确地同步。在 FC2 的 prolog 结束后，它会在 FC2 mainloop 的开头碰到 griddepcontrol.wait 指令。硬件会在这条指令上阻塞，直到 FC1 的 grid-ending membar 完成，也就是 FC1 的输出在 global memory 中可见。此时 FC2 的 mainloop 读取它就是安全的了。然后 FC2 的 mainloop 一直执行到 kernel 结束。
最后还有一点需要注意：FC1 中的每个 threadblock 都会发射一条 griddepcontrol.launch_dependents 指令。 只有当 FC1 中最后一个 threadblock 的 griddepcontrol.launch_dependents 被发射之后，硬件才会去 launch FC2。

如果我在 FC1 中把下一个 kernel 的 griddepcontrol.launch_dependents 放得过晚/过早会怎样？

本质上，通过在 kernel 中手动插入 griddepcontrol.launch_dependents 和 griddepcontrol.wait，用户控制了两个 kernel 之间的重叠比例。同时，用户也要负责通过正确放置 griddepcontrol.wait 来处理两个 kernel 之间的数据同步。

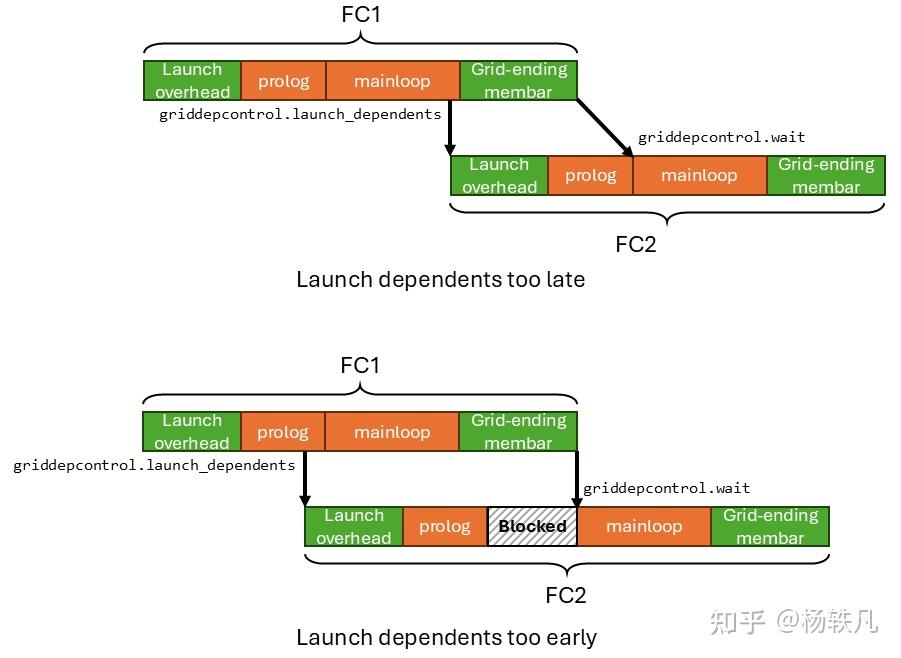

下图分别展示了用户在 FC1 中把 griddepcontrol.launch_dependents 放得过晚和过早的两种情况。

如果你把 griddepcontrol.launch_dependents 放得过晚（最极端的情况是放在 FC1 的末尾），那么和 FC2 的 prolog 之间就没有太多重叠发生，PDL 的收益就会减少。
如果你把 griddepcontrol.launch_dependents 放得过早（最极端的情况是放在 FC1 的开头），那么 FC2 的 prolog 会很早就完成。而它的 mainloop 会被 griddepcontrol.wait 阻塞，因为 FC1 还没有执行完、还没产生出输出。另一个隐患是 FC2 的 prolog 会干扰 FC1 mainloop 的执行，可能会拖慢它。

如何使用 PDL？

许多重要的编程语言和框架已经支持 PDL：

CUTLASS 把 PDL 称为 Grid Dependency Control (GDC)。CUTLASS 中大多数 gemm kernel 都配备了 PDL。
Triton 通过 triton.language.extra.cuda 添加了对 PDL 的支持，tutorial 11 展示了它的用法。
TensorRT-LLM 使用 PDL 来加速 DeepSeek R1 的低延迟推理。这是我做的 :)。
这里我来演示如何在纯 CUDA C++ kernel 中启用 PDL。要让一个 kernel 启用 PDL，你只需要改三个地方：

添加 griddepcontrol.wait ptx 指令，以便与前一个 kernel 同步。
添加 griddepcontrol.launch_dependents ptx 指令，以便 launch 下一个 kernel。
在 kernel launch 配置中设置 PDL，使其以 PDL 方式被 launch。设置这个额外的 launch 配置需要用到新的 extensible launch API（cudaLaunchKernelEx）。
下面是一个启用了 PDL 的 kernel 的代码片段。

__global__ void pdl_kernel(...) {
    prolog(...); // 不依赖前一个 kernel 的输出
    asm volatile("griddepcontrol.wait;"); // 阻塞，直到前一个 kernel 的输出就绪
    mainloop1(...); // 依赖前一个 kernel 的输出
    asm volatile("griddepcontrol.launch_dependents;"); // 在这里 launch 下一个 kernel
    mainloop2(...); // 剩余的计算，会与下一个 kernel 的 prolog 重叠
}

int main() {
    // 在 kernel launch 属性中启用 pdl
    cudaLaunchAttribute attrs[1];
    attrs[0].id = cudaLaunchAttributeProgrammaticStreamSerialization;
    attrs[0].val.programmaticStreamSerializationAllowed = 1;

    // 设置 kernel launch 配置
    cudaLaunchConfig_t config;
    config.gridDim = ...;
    config.blockDim = ...;
    config.dynamicSmemBytes = ...;
    config.stream = ...;
    config.attrs = attrs;
    config.numAttrs = 1;

    // launch kernel
    cudaLaunchKernelEx(&config, pdl_kernel, ...);
}

PDL生效的条件

为了让 PDL 的 kernel 重叠真正生效，需要满足以下条件：

当前 kernel 正确放置了 griddepcontrol.wait，以确保与前一个 kernel 的同步正确。（如果当前 kernel 与前一个 kernel 没有数据依赖，那你可以直接去掉 griddepcontrol.wait。）
当前 kernel 使用 cudaLaunchKernelEx 并设置了 PDL 属性来 launch。
SM 有足够的资源同时运行两个 kernel。例如，两个 kernel 合起来的 smem 用量应该小于 SM 的 smem 容量。寄存器、线程数、warp 数、tmem 等也有类似的资源约束。如果这个条件不满足，两个 kernel 就只会被串行执行。
（可选但推荐）前一个 kernel 在 kernel 中间放置了 griddepcontrol.launch_dependents，以便与当前 kernel 的 prolog 重叠。即使前一个 kernel 中没有 griddepcontrol.launch_dependents，只要前三个条件满足，PDL 重叠仍然会发生。PDL 会假设 griddepcontrol.launch_dependents 被插入在前一个 kernel 的末尾，这样前一个 kernel 的 grid-ending membar 仍然能与当前 kernel 的 launch 时间和 prolog 重叠。
因此，griddepcontrol.wait 的放置位置同时影响性能和正确性。而 griddepcontrol.launch_dependents 的放置位置只影响性能。

性能分析器（Profiler）支持

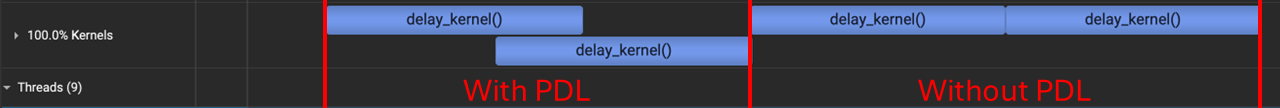

NVIDIA Nsight Systems 支持可视化 PDL 下的 kernel 重叠。

我用 nsys 运行了这份 demo 代码，得到了上面这张图。可以清楚地看到，启用 PDL 后，两个 kernel 发生了重叠。而没有 PDL 时，两个 kernel 是串行执行的。

与 Megakernel 的区别

熟悉 megakernel 的专家们可能会问：这听起来和 megakernel 太像了——在 megakernel 里你也可以通过编程来控制每个 sub-kernel 何时被 launch，从而让它们彼此重叠。确实，在这一点上它们是相似的。但在我看来，最重要的区别在于两个相互依赖的 kernel 之间是如何同步的。

不带 PDL 的 baseline 单 stream launch：这是完全的硬件同步。硬件发射 grid-ending membar 来确保 FC1 的输出在 global memory 中可见，然后硬件再 launch FC2。硬件通过阻塞 FC2 的 launch 来保证正确性。
PDL：这是软件辅助的硬件同步。硬件仍然发射 grid-ending membar 来确保 FC1 的输出在 global memory 中可见。但现在由软件来决定在 FC2 的哪个位置进行阻塞——即正确放置 griddepcontrol.wait。当 FC1 的 grid-ending membar 完成时，硬件会解除 FC2 中 griddepcontrol.wait 的阻塞。
Megakernel：这是纯软件同步。我来描述一种可能的实现方式。软件在 FC1 末尾发射 membar。软件同时通过在一个 L2 atomics 上做 wait 来阻塞 FC2 的执行。FC1 通过在软件中对同一个 L2 atomics 做 atomics 操作，来通知 FC2 它的输出已经就绪（membar 已完成），从而解除 FC2 的阻塞。
这些方式都是在更低延迟和灵活性之间做权衡。硬件同步最高效，但最不灵活。软件同步最灵活，但最不高效。
