概述
本文档详解flashattention4的具体实现和设计,其中,将核心分为paper read和code walkthrough两个部分;
Paper Read
相比fa3主要为Hopper GPU进行优化,通过异步的执行和warp特殊调度,fa4主要针对Blackwell架构进行优化,其中主要面对不对称的硬件性能scaling,分别是,tensor core的吞吐翻倍了,然而其他的功能性组件如shared memory带宽、指数单元增长却很慢,因此,fa4主要提出了如下三个方面的核心创新,分别是
- 重新设计pipeline来完全利用异步的MMA操作以及更大的tile size;
- 软件模拟的指数运算与条件性 softmax 缩放重算,以减少非矩阵乘法操作;
- 利用Tensor内存和2-CTA MMA模式来降低共享内存冲突和backward pass中的atomic add操作;
- 整个fa4是利用CuTe-DSL (Python)实现的,比传统基于C++的方案快20-30倍;
1/2 Introduction
Transformer是近期LLM的核心架构,其中attention非常重要,然后实现高效的attention面对一个不对称的硬件升级,即tensor core的计算能力成倍增长,然而其他组件如shared memory大小/特殊计算单元增长却很慢,导致了pipeline的设计需要很careful;
最开始TriDao提出Flashattention,通过tile和kernel fusion来消除中间到global memory的read/write;在基础上提出的fa2,核心在seq_len维度并行,fa3通过实现细粒度的warp specialization执行、并支持FP8,然而fa3主要优化的还是Hopper架构,在Blackwell上并不是最优,下面提供一些具体的Blackwell和Hopper的差别
- Tensor core:Blackwell相比Hopper两倍了tensor core吞吐,BF16 MMA 吞吐8192 ops/clock/SM,Hopper 4096,这个值可以从理论最大FLOPS中计算得出,2.25PFLOPS/1850Mhz clock speed / 148SMs = 8192 ops/clock/SM;
- Exponential unit,B200/GB200和Hopper一致,都是16 opus/clock/SM,B300/GB300将这个值提升到32 ops/clock/SM;
- SMEM:Blackwell和Hopper保持一致,shared memory读写吞吐都是128 bytes/clock/SM;
同时,Blackwell提供额外的架构创新,保持扩每个SM新增256KB的TMEM (Tensor memory) 来直接储存中间的tensor core结果,MMA的tiles从Hopper的64 x 128提升到了 128 x 128,并直接给TMEM新增了完全异步的Tensor core操作;这些值为后续理论分析attention计算的bottleneck提供重要支撑;
具体的Attention forward和backward计算示意图如下:


3 Algorithm
3.1 Algorithm Forward Pass
本节系统分析目前在Blackwell架构上的系统pipeline bottleneck,并详细介绍为什么会提出一系列的flashattention的优化改进;
3.1.1 Feeds and speeds
在attention计算时,设计算Q和K的tile dimension为M x N,设置head dimension为d,随后分别分析MMA计算 /读写SMEM流量 /指数单元计算 (Softmax)的总时间开销
- MMA计算:attention计算时核心存在两个MMA操作,分别是 (MxN output, Mxd and dxN)和 (Mxd output, MxN and Nxd),每个MMA需要2MND浮点数操作 (乘一次,加一次),考虑到前面介绍的8192 FLOPS/cycle,因此执行时间为 ==;
- SMEM流量:对于两个MMA操作,第一个操作Q和K都需要从Shared memory读,因此具体要read M/128 x N/128 x 256d,对于PV操作,P在TMEM内,因此没有访寸开销, 此时总开销位 M/128 x d/128 x 128N,因此考虑到每元素为BF16,读写速度为128 bytes/clock/SM,因此总时间为 3MND/8192 cycles;
- 指数单元:指数单元需要在M x N总操作上做softmax,考虑到B200上该数值为 MN/16 cycles;

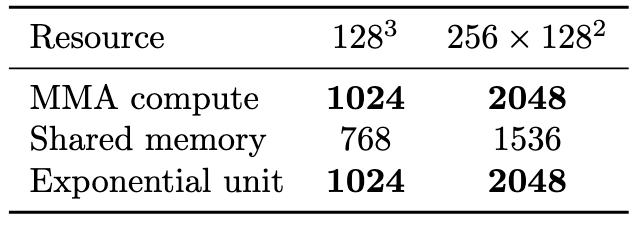

对于常见的head dimension=128,MxN为256x128和128x128,具体的forward pass的数据如下

因此可以看到,这给我们kernel设计的时候有三个如下的motivation
- 需要更大的tile size和最大化overlap MMA计算操作和Softmax 操作;
- 需要增大指数单元的吞吐,利用其他的硬件单元;
- 减少不必要的non-matmual操作
新pipeline来overlap matmul和softmax
由于tensor core能力翻倍,因此在Blackwell上,如何更好的把tensor core操作和softmax操作做overlap比Hopper更重要,整体上仍然采用类似FA3的ping-pong的方式,two tile的output互相overlap。一个tile执行MMA操作,另一个tile则执行softmax操作,Hopper会把accumulator结果放在寄存器中,而Blackwell会把他放在TMEM中,另外,Blackwell的tile是128x128大小,而Hopper的tile是64x128大小;
因此,一个自然的方法也就是利用2个总共有128 threads的warpgroup来处理softmax的每一行,我们这里叫他softmax warpgroup,和FA3,这里在两个softmax warpgroup的关键段落处同步来保证他们不要同时去执行softmax操作,因为指数单元能力固定,两个并行执行不如串行执行,能够让某个tile尽快进入下一个stage。
和FA3最大的区别在于,P是放在TMEM内,而不是放在寄存器里,因而采用单独的一个correction warp来对O做rescale,因为P的存储不再处于critical path上了;
Softmax WG:
计算新 row max
↓
得到 scale α
↓
继续计算并写出 P_j
──────────────────────┐
│ 并行
Correction WG: │
TMEM 读取旧 O │
↓ │
寄存器中分块执行 O ← αO │
↓ │
写回 TMEM │
──────────────────────┘
↓
MMA WG 执行 P_j V_j,并累加到 TMEM 中的 O为了实现这样的pipeline overlap,如何管理TMEM的内存分配非常重要,因为每个SM只有256KB的TMEM大小,首先Output必须得放在TMEM里,格式为FP32,元素大小为128x128x4x2=128KB,因而,O就要占据TMEM中一半大小的空间,剩下的S和P在TMEM中的存储只能放剩下的一半,S格式是FP32,P是BF16,因此每个S要占据64KB,每个P要占据32KB,因此128KB可以放得下2个S或者4个P;我们有两种做法来存放S和P,一种是放一个S和2个P,一种是放2个S和P做overlap,显然采用第二种,一个可能的TMEM示例图如下,由于一部分S算完以后就能腾出空间放P,而S的大小要大于P,因而显然,TMEM中还能剩余一部分空间来给correction warpgroup通信rescale信息。
TMEM:
┌──────────┬──────────┬────────────────┬────────────────┐
│ Oᴴ FP32 │ Oᴸ FP32 │ Sᴴ → Pᴴ 复用区 │ Sᴸ → Pᴸ 复用区 │
└──────────┴──────────┴────────────────┴────────────────┘
启动:
MMA WG : QᴴKᵀ → Sᴴ QᴸKᵀ → Sᴸ
并行:
Softmax WG-H : load Sᴴ → max → exp → 分段写 Pᴴ
Softmax WG-L : load Sᴸ → max → exp → 分段写 Pᴸ
Correction WG : 根据统计量 rescale O
MMA WG : P 前 3/4 ready 后提前开始 PV另一个Blackwell tile size的issue是,显然,计算max时,寄存器需要把完整的128个元素放在寄存器里 (每个thread),由于同时存在四个warpgroup,两个softmax warpgroups、1个correction warpgroups和一个触发tensor core和TMA单元的warpgroup,因此分配充足的寄存器给softmax很重要;对于BF16的input,需要128个input寄存器和64个output寄存器 (S是FP32,P是BF16),每个thread最多只有256个寄存器,此外还要保存别的如旧 max 和 rescale factor、exponentiation 临时变量、多项式 exp 的中间值等一系列结果到寄存器中,因而 寄存器很容易逼近上限。如果寄存器不足发生 spill,数据会被放到 local memory,最终通常落入 L1/L2,性能会严重下降。
因此,fa4采用stage out storing P,具体做法是,P未按照dimension维度,切成3/4和1/4两个部分,前面3/4先算P,算完以后可以直接触发MMA操作,把P从寄存器搬到TMEM中,因此,不需要全量在寄存器中放所有128个输出P,也不需要完整的放128个S,而是流式的把S从TMEM搬到寄存器,然后算P,算完96个,就先搬走到TMEM中算MMA;
3.1.3 Emulation of the exponential function
指数操作一般是MUFU单元来做的,指数单元能力 (16)比MMA能力 (8192)差特别多,因此,指数操作是attention kernel中的一个bottleneck。本节的核心是一部分元素继续使用硬件 MUFU.EX2,另一部分元素使用普通浮点 FMA 指令,通过多项式近似计算指数,从而同时利用两类执行单元。GPU 的硬件指令通常是 MUFU.EX2,直接计算:,因此,实际上是先计算,再计算,注意此处softmax已经减去了行最大值,因此不需要担心正方向溢出。
本论文采用经典的cody-waite range reduction,核心分解非常简单,即,其中,于是有,因此原问题转化了两个更好计算的子问题 1)计算整数次幂;2)计算:只需要在固定区间上近似。IEEE 754 FP32 的正规浮点数可以写为:,其中E是8位指数域,127是FP32的exponent bias,M是尾数域,对于纯粹的 ,有效数字正好是1.0,尾数全0,因此其指数域只需要写为E = n + 127,对应的FP32 bit pattern位 (n+127) << 23 (23即最后的尾数全0),例如 ,FP32指数域是 ,因此不需要真正执行指数函数,只需要构造指数位。而对于浮点数位,由于,因而计算目标一定 ,所以q的指数位一定是127,因而bit pattern可以表示为 ,于是有,于是就有,因而,最终的浮点数计算其实不需要额外的浮点乘法,可以采用如下三步骤来解决:
- 把q reinterperet 成整数
- 给exponent field加上n
- 在reinterpret回FP32
为了快速计算整数部分n,引入了magic bias:,即,然后通过指定向下舍入模式完成,这里利用了FP32尾数有23个显式fraction bits的特点,当给一个较小的x加上很大的C后,结果所在数量级的ULP约为1,因此自然就保留下来的就是n了 (小数点被23位給mask掉了);
关于小数部分计算,核心采用多项式:,其中p0为1,且为了减小误差,这些系数都不是简单的泰勒展开,而是使用Sollya工具求出的优化系数,目标是在整个区间最小化相对误差,即,它更接近minimax polynomial。
在此基础上,进一步采用Horner方法优化计算,直接计算较慢,需要乘法构造,而Horner形式可以写成,这样相当于只用做3次FMA操作就行了。
论文通过实际数据证明degree-3的误差已经够用:具体的FP32原始误差如下
| 方法 | 最大相对误差 | 平均相对误差 |
| ---------- | ------------------: | ------------------: |
|MUFU.EX2| | |
| degree 3 | | |
| degree 4 | | |
| degree 5 | | |
可以看到,degree3确实远不如MUFU.EX2,然而,Flashattention的需要把P转换成BF16,此时光光BF16的误差就达到了3.9x10^{-3},因此degree3的误差比BF16自身的量化误差要小44倍,因此在degree3下,degree的结果再约99%输入上 与硬件结果相差不超过1个BF16 ULP;
Partial emulation:虽然走多项式估计能够节约MUFU指令,然而,他会带来额外的寄存器开销、更大的寄存器带宽花费、更高的延迟,因而,只对10%-25%的entry做多项式估计,剩余的entry仍然通过MUFU.EX2进行计算,具体的fraction根据经验进行微调,在给定的tile配置下根据MMA和指数单元的吞吐。
3.1.4 Skipping online softmax rescaling
直接切换rescale为如下的公式,仅当rescale差距超过256的时候,才进行更新一次,不然就延迟更新,能够大幅度减少rescaling操作。在实际运行中,为了避免warp内的threads多样性,不让他们走不同分支,只要32个threads有任何一个线程需要resacle,整个warp的的所有线程都执行rescale。

3.2 Attention backward pass
不用特别关注,毕竟推理没有backward pass
3.2.1 Feeds and Speeds
和forward pass类似,我们首先提供指导关于我们的kernel设计和优化的motivation,基于具体计算出的tensor core, smem访问和指数单元的所需时间;
- MMA计算:backward pass需要5个MMA操作,每个MMA包括一个MxN的matrix,一个Mxd的matrix和一个dxN的matrix,需要2MND的浮点数操作,总共10MND的浮点数操作,因此需要时间为 10MND / 8192 cycles。
- SMEM流量:其中三个操作= KQ⊤, dP⊤ = VdO⊤, and dQ = dSK是shared-shared操作,而剩下两个操作dV = P⊤dO and dK = dS⊤Q是Tensor-shared操作,因而Shared memory总带宽为 (4md+3ND+MN) / 64 cycles,同时,考虑到算法还有额外把立即数梯度dDS (MxN)以BF16写到Shared memory,dQ (Mxd)要以FP32写到shared memory,随后利用TMA读回来做reduction,总共8MD的SMEM read/write,因此总时间为 (4MD+3ND+MN)/64 + MN/64 + Md/16 cycles。
- 指数单元:仍然为MN/16 cycles。

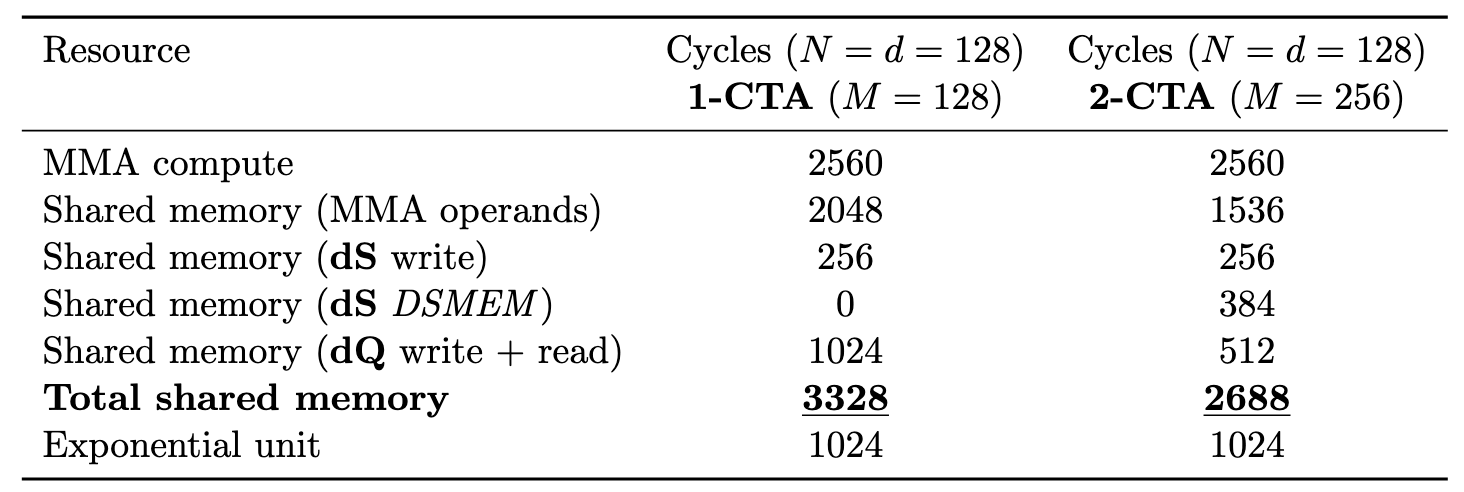

可以看到,在M=N=d=128的场景下,SMEM流量占据3328个cycle,超过了MMA计算时间 (2560 cycles)和指数计算单元 (1024 cycles),显示SMEM读写成为主要的bottleneck。
3.2.2 New pipeline to overlap matmul and softmax
skip
3.2.3 2-CTA backward pass
需要特意提一下2-CTA backward pass,他能够降低一半的SMEM流量,
3.2.4 Deterministic backward pass
skip
3.3 Scheduling
这一节非常重要,本质是回答一个问题:不同的attention tile按照顺序分配给SM,fa4直接借鉴经典的longest-processing-time-first (LPT)调度的思路;
一个worktile通常由坐标表示:,其中mblock代表分配给CTA/block的那个Query tile,head代表attention head,batch代表batch item,在该CTA中,固定处理一块Q_j,和所有的K算。
而这天然带来了一个问题,即不同的worktile的运行时间是不一样的:
- 普通non-causal、固定长度attention,每个Q tile遍历所有的K/V tile,因此,所有worktile的mainloop长度基本一致
- causal attention:假设Q和K block size相同,第m个query block只能看到他之前的key blocks,因此,假设共有8个query blocks,那么就有如下的表格
| mblock | 需要处理的 KV blocks | 相对工作量 |
|---|---|---|
| 0 | 1 | |
| 1 | 2 | |
| 2 | 3 | |
| … | … | … |
| 7 | 8 | |
| 所以causal attention的tile计算量天然呈三角形,对于varlen attention,情况更复杂: |
- 不同batch的Q长度不同
- 不同batch的KV长度不同
- 有的batch是短prefill
- 有的batch是长context decode
- causal和non-causal可能混合
- 不同tile的inner-loop次数差异很大
因此,这本质上是一个load-imbalanced scheduling problem。假设有4个SM,每个SM不断领取新tile,假设有4个SM,任务耗时分别为,如果按照从短到长分发,那就是
第一轮:
SM0: 1
SM1: 2
SM2: 3
SM3: 4
第二轮:
SM0: +5 → 总计 6
SM1: +6 → 总计 8
SM2: +7 → 总计 10
SM3: +8 → 总计 12总执行时间由最慢的SM决定,也即12s,在最后的尾部,大量的SM已经没事可做,这就是tail effect/wave quantization tail;
使用LPT能够先执行长任务,然后按需给不同的SM分配新任务,这样能保证先开始执行的SM拿到的是更慢的tile计算目标,然而,简单的LPT排序并不优,核心是他可能会影响L2 cache locality。不同的tile可能复用相同的K/V数据,调度顺序如果过于随机,虽然SM load balance了,但却可能破坏KV的L2 cache reuse,因此,真正的优化目标应该是.
不同batch的KV实际上是完全不同的数据,这取决于sequence具体的token,这也会导致随意的交错可能会导致L2 cache miss,一个示意图如下:
处理 batch 0 的 tile
→ K0/V0 进入 L2
立即处理 batch 1
→ K1/V1 进入 L2,挤掉部分 K0/V0
又回到 batch 0
→ 之前的 K0/V0 可能已经被驱逐如果全局LPT把不同batch按任务长度任意混合,那么几乎无法有效复用L2中的KV,因此论文采用了一个naive但有效的策略,即,也就是大致如下的伪代码:
for batch in batches:
process_tiles_of_this_batch()这样能够在处理一个batch时持续使用它的KV,之后再切换到下一个batch。
对MHA model来说,每个head有自己的KV,如果一个batch有很多heads,所有heads的KV总容量可能大于L2,因此如果按照如下的格式来进行计算的话,最早加载的KV head仍然会被后面的heads挤出L2:
mblock 15:
head 0, head 1, ..., head 31
mblock 14:
head 0, head 1, ..., head 31当运行到mblock14时,head0的KV可能早就已经被别的heads给驱逐了,因此,fa4没有一次性处理全部heads,而是把heads划分为若干section:
section 0: heads 0–7
section 1: heads 8–15
section 2: heads 16–23
section 3: heads 24–31目标是让 ,这样同一个section内的KV数据,在处理多个mblocks时仍然有机会留在L2;
最终使用的循环结构大致如下伪代码:
for batch in batches: # 最外层
for head_section in head_sections:
for mblock in reversed(mblocks): # LPT:长 tile 先
for head in head_section: # section 内 heads
run_tile(batch, head, mblock)类似的遍历顺序如下:
batch 0, section 0:
mblock 3: head 0, head 1
mblock 2: head 0, head 1
mblock 1: head 0, head 1
mblock 0: head 0, head 1
batch 0, section 1:
mblock 3: head 2, head 3
mblock 2: head 2, head 3
mblock 1: head 2, head 3
mblock 0: head 2, head 3
然后才进入 batch 1这个顺序兼顾了load balance,同一个head,mblock从大到小执行,且同时考虑了L2 locality,不随意跨batch,不执行过多的heads导致不同的mblock无法复用KV,因此他不是纯LPT,而是。
对于MQA和GQA,需要做特殊的处理,因为,不同的q head会共享完全相同的k head,按照上面的逻辑,每个head各算各的,在MQA/GQA场景,显然应该先遍历同一个KV head对应的所有相关的query head,概念上的顺序类似,这样能保证,同一个KV head能够尽可能的被共享,这也是为什么MQA8 (4%-8%)的scheduling收益比MQA8 (7%-14%)的收益更大。
for batch in batches:
for kv_head_section in kv_head_sections:
for mblock in reversed(mblocks):
for kv_head in kv_head_section:
for q_head in query_heads_sharing(kv_head):
run_tile(batch, q_head, kv_head, mblock)对于variable-length attention,不同的batch item长度不同,例如常见的一些case如下:

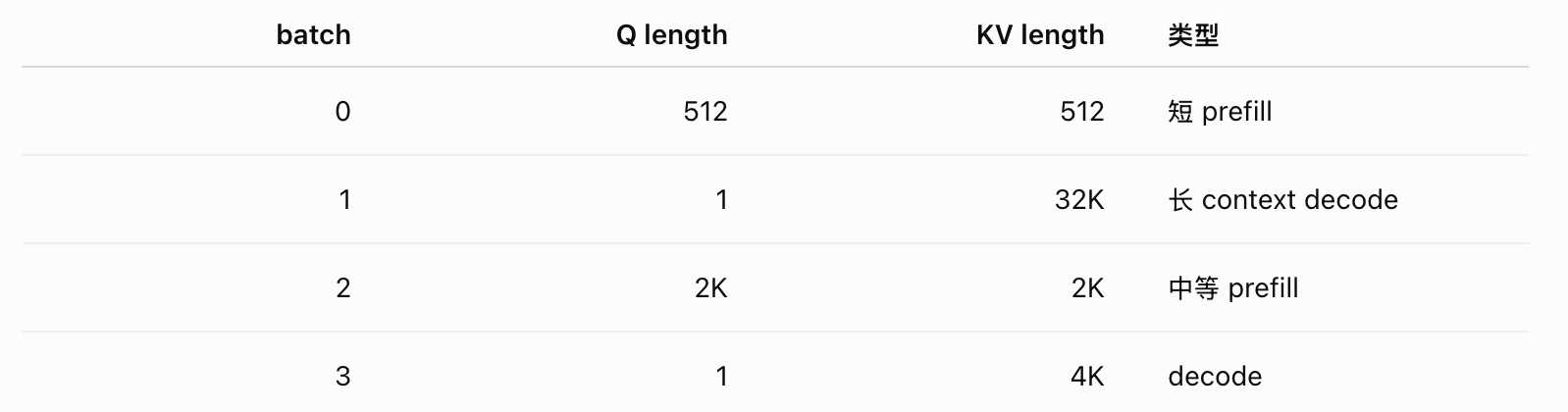

默认情况下,attention metadata中的batch顺序可能就是用户传入的顺序,这个顺序与计算量没有任何的关系,例如可能出现
很多短 prefill 先执行
最后才执行几个长 context decode这与casual mblock从短到长的问题相同,长问题被留到最后,产生严重长尾;
论文针对varlen实施LPT的做法是先启动一个preprocessing kernel,这个预处理kernel根据每个batch的
- query length;
- KV length;
- causal状态;
- 每个worktile的最大mainloop长度;
估算该batch中最重的worktile的执行时间,可以具体抽象为,然后按照对batch进行排序,这里论文特意写的是maximum per-worktile execution time,而不是简单按照总token数或总FLOPS排序。原先是调度单元是tile,kernel的拖尾往往由最慢的tile决定。
当然,嗯的不可能真的把Q/K/V tensor在内存中重新排序,因为那会产生巨大的搬运开销,所以preprocessing kernel只会生成一个permutation:
virtual batch index → actual batch index例如原始batch顺序是:0,1,2,3,根据预计任务长度排序后是1,2,3,0,那么就生成如下的映射:
virtual 0 → actual 1
virtual 1 → actual 2
virtual 2 → actual 3
virtual 3 → actual 0attention kernel调度时遍历的 是virtual batch 0, 1, 2, 3,真正读取数据时,通过映射找到actual batch 1, 2, 3, 0;
